MJ-520X3000斜床身数控车床
点击数：
MJ-520系列精密数控车床是济南一机床与美国M.M.T公司，以国际同类产品的先进水平为目标联合开发设计的斜床身精密数控车床。本产品采用筒式筋板+密金格整体45°斜床身结构；刚性比上代提高30%以上；淬硬导轨，特别适合强力加工，且具有良好的精度保持性、稳定性；全面的防护，主导轨和尾座导轨均带有伸缩防护，配套喷淋系统可有效的解决积屑问题；时尚的全封闭防护，造型现代、美观；新的防护结构，更能良好的防水、防屑；本机床还可选配不同的配置，特别是可选择具有伺服进给的中心架或者带有伺服进给、套筒伸缩功能的副主轴配置；副主轴可安装卡盘或者顶尖，通过与主轴配合实现长轴工件的两端同时夹持（涨紧），提高工件的刚性，减少挠度，提高工件的加工质量和尺寸精度，有效解决长轴零件加工甩动惯性大、加工精度差的问题；特别适合长轴类的加工。本机床辅助功能强大，可参与自动化，进行流水线作业。

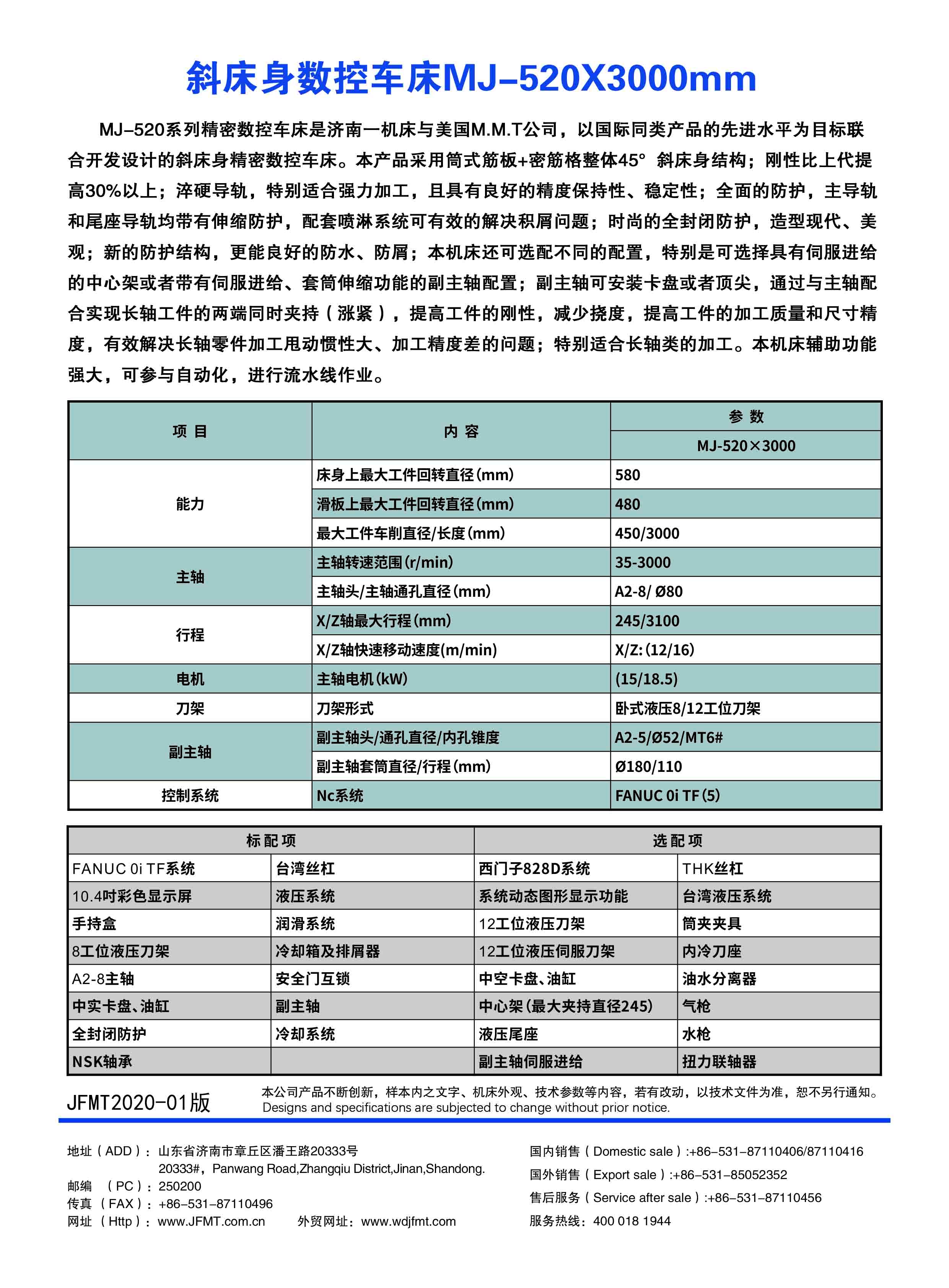

MJ-520×3000 斜床身数控车床主要规格参数表
|
项目 |
内 容 |
单位 |
参 数 |
|
MJ-520×3000 |
|||
|
能 力 |
床身上******工件回转直径 |
mm |
Ø580 |
|
******轴类工件车削直径（过滑板） |
mm |
Ø450 |
|
|
******盘类工件车削直径 |
mm |
Ø450 |
|
|
******工件车削长度 |
mm |
3000 |
|
|
主 轴 |
主轴转速范围 |
r/min |
35-3500 |
|
主轴******输出扭矩 |
N.m |
235N.m |
|
|
主轴头/主轴通孔直径 |
mm |
A2-8/Ø88 |
|
|
主轴孔锥度 |
|
1:20 |
|
|
拉管通孔******直径 |
mm |
Ø65（配中空卡盘时） |
|
|
液压卡盘 |
吋 |
10″中实 |
|
|
行 程 |
X轴******行程 |
mm |
230 |
|
Z轴******行程 |
mm |
3100 |
|
|
X/Z轴快速移动速度 |
m/min |
12/12 |
|
|
电机 |
主轴电机 |
kW |
15/18.5 |
|
刀 架 |
刀架形式 |
|
卧式液压刀架 |
|
刀架刀位数 |
位 |
8工位 |
|
|
车刀/镗刀杆规格 |
mm |
25×25/Ø40 |
|
|
换刀时间（单步） |
S |
≦0.6 |
|
|
尾 座 |
尾座套筒直径 |
mm |
Ø150 |
|
尾座套筒伸缩方式/行程 |
mm |
液压(可编程)/120 |
|
|
套筒内孔锥度 |
MT |
MT5# |
|
|
尾座体移动方式/锁紧方式 |
|
刀塔拖拽/手动锁紧 |
|
|
尾座体行程 |
mm |
2900 |
|
|
其 它 |
外形尺寸（长*宽*高） |
mm |
6050×2140×2210（不含排屑器） |
|
净重 |
kg |
14500 |
|
|
电气总容量 |
kVA |
35 |
|
|
NC系统 |
|
GSK 988TA |
